[CS] 비선형 자료 구조 (그래프)

1. 그래프 (Graph)

정점과 정점 사이를 연결하는 간선으로 이루어진 비선형 자료구조이다

정점과 간선의 집합으로 표현할 수 있다



정점 (vertex)

노드 (node) 라고도 하며 정점에는 데이터가 저장된다



간선 (edge)

링크 (link) 라고도 하며 노드간의 관계를 나타낸다



G(V, E) 로 표현한다

G : graph

V : vertex

E : edge



그 외에 알아둬야할 용어들



 Adjacent(인접)

한 정점에서 간선을 한번에 갈 수 있으면 해당 정점들은 인접하다고 할 수 있다



Degree(차수)

한 정점이 가지고 있는 간선(Edge)의 수



진입 차수(In-degree)

방향 그래프에서 외부에서 오는 간선의 수



진출 차수(Out-degree)

방향 그래프에서 외부로 향하는 간선의 수



경로 길이(Path Length)

경로를 구성하는데 사용된 간선의 수



단순 경로(Simple Path)

경로 중에서 반복되는 정점이 없는 경우



사이클(Cycle)

단순 경로의 시작 정점과 종료 정점이 동일한 경우



2. 그래프의 특징

- 정점은 여러 개의 간선을 가질 수 있다

- 크게 방향 그래프와 무방향 그래프로 나눌 수 있다

- 간선은 가중치를 가질 수 있다

- 사이클 (순환경로를 말하며 경로의 시작 정점과 종료 정점이 동일한 경우) 발생 가능



무방향성 (Undirected) : 방향성이 없는 그래프



방향성 (Directed) : 방향성이 포함된 그래프



가중치 (Weight) : 간선에 가중치 정보가 포함된 그래프



3. 그래프 구현방법

그래프를 구현하는 방법에는 인접행렬(Adjacency Materix), 인접리스트 방식(Adjacency List)

가 있다 두 개의 구현방식은 각각의 장단점이 있지만 대부분 인접리스트 방식을 많이 사용한다



1) 인접행렬(Adjacency Materix)

- 그래프의 노드를 2차원 배열로 만든것 즉 그래프를 표로 옮겨놓은 것이다

- 각 정점의 연결정보를 0과 1로 표현한다

- 직접 연결된거만 1로 표시하고 간접적으로나 연결이 안된건 0이다



장점

- 2차원 배열안에 모든 정점들의 간선 정보가 포함되므로

배열의 위치를 확인하면 두 정점의 연결 정보를 탐색할 때

O(1)의 상수 시간복잡도가 가능하다

- 구현이 비교적 간단하다



단점

- 모든 정점에 대해 간선 정보를 대입해야 하므로 인접행렬 생성에 O(N^2) 시간복잡도 소요

- 무조건 2차원 배열이 필요하므로 메모리의 낭비가 심하다

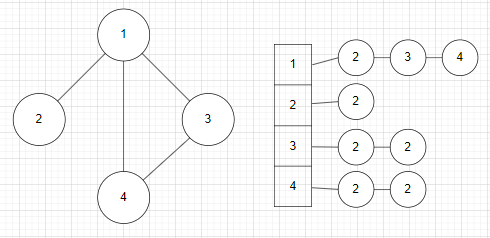

2) 인접리스트 방식(Adjacency List)

그래프의 노드들을 연결 리스트로 표현한다

주로 정점의 연결 리스트 배열을 만들어 관계를 설정하여 구현한다



장점

- 정점들의 연결 벙보를 탐색할 때 O(n)의 시간복잡도 (n : 간선의 갯수)

- 필요한 만큼의 공간만 사용하기때문에 공간의 낭비가 적다



단점

- 특정 두 점이 연결되었는지 탐색하려면 인접행렬에 비해 시간이 오래 걸린다

(배열 보다 연결리스트가 탐색속도 느리다)

- 구현이 비교적 어렵다
